全自動超濾膜組件切割機DS2-Q700技術參數、特點、簡圖

來源：鄧氏查看手機網址

掃一掃!

全自動超濾膜組件切割機DS2-Q700技術參數、特點、簡圖

掃一掃!

瀏覽：- 發布日期：2019-05-10 10:19:47【大中小】

DS2-Q700全自動動超濾膜組件切割機主要技術參數

序號	項目	參數	備注
1	送料精度	±0.5
2	切割角度	90°
3	一次送料切割長度范圍	8-500MM
4	切割材料管徑	4-10吋
5	伺服電機轉速	3000Pr/Min
6	刀具規格	*70025.4**
7	主軸電機轉速	2840Pr/Min
8	工作氣壓	0.6-0.8MPa
9	刀具進給速度	0-3M/Min
10	工作電壓	380V/50Hz
12	切割機外觀尺寸	2680x2050x1760
13	切割機重量	1700kg

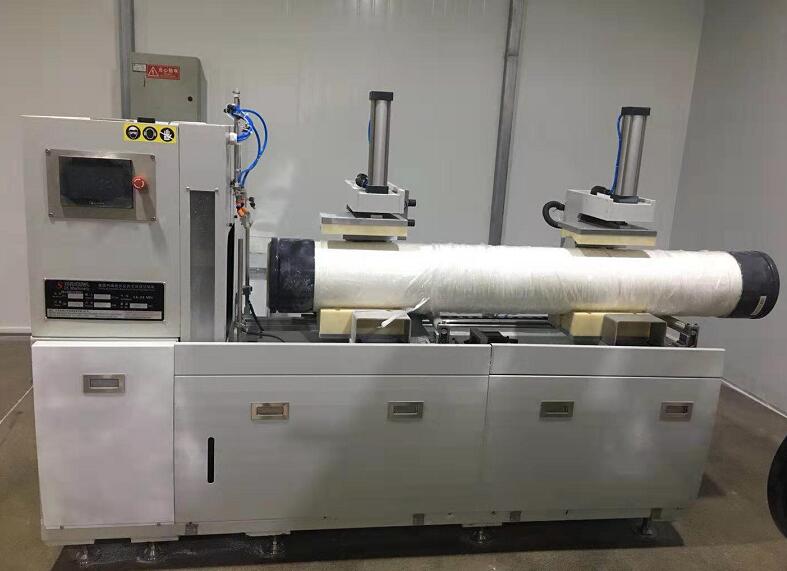

DS2-Q700全自動膜組件切割機設備特點：

該系統是針對大截面圓管切割的重型專用設備。搭配智能化操作系統和微量潤滑冷卻系統及除塵收集防護功能。機架采用結構鋼焊接后精密加工而成，具有很高的剛性和強度。通過滾珠絲杠直線模組傳遞動力，性能穩定可靠，工作精度高，操作簡便等特點；切割鋸片采用公司自主品牌（富士牌）鋸片，耐用度高，鋸切切割線速度高，加工面光滑；鋸切采用水平進刀，運用電機絲桿直線模組推進，保證切割前進的速度均勻，尺寸穩定。

1.2送料裝置：配備兩套裝夾工裝，工件的定位采用特殊材料ABS，其具有優良的力學性能，其沖擊強度較好，耐磨性能優良，尺寸穩定性好，又具有耐油性，進料側配有彈簧阻尼的托料輥筒，確保在送料過程中不會刮傷工件。通過V型塊定位，壓料氣缸垂直壓緊，將工件固定并輸送到鋸切工位。

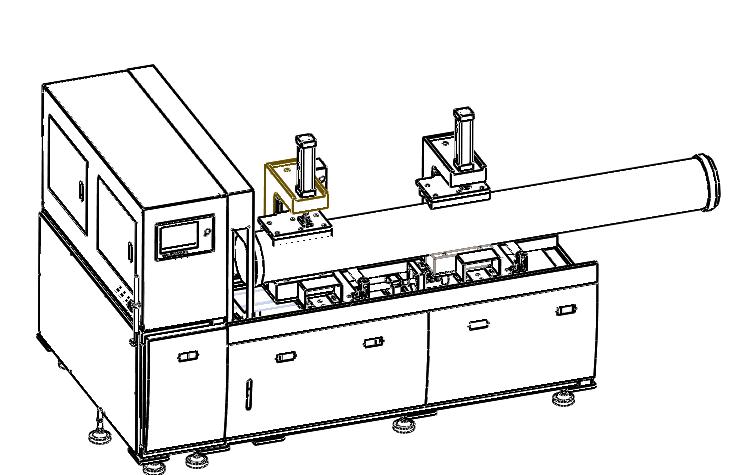

DS2-Q700全自動膜組件切割機簡圖如下：

全自動膜組件切割機設計圖
